Facility Location
Section: Oslo S–Kongsvinger, Kongsvingerbanen.
Distance from Oslo: 100,28 km.
Contact Information
Elise Sivertsen
Track Table
| Track | Platform | Comments | ||||||
|---|---|---|---|---|---|---|---|---|
| No. | Type | Length (m) | Passing loop length (m) | Extended option (m) | Length (m) | Height (mm) | Width (m) | |
| 1 | Togspor | 1112,50 | 342 | 256 | 700 | 5,35 |
Sideplattform Personovergang |
|
| 1 | Øvrige spor | 626 | 626 | |||||
| 2 | Hovedtogspor | 2903 | 342 | 209,50 | 650 | 7 |
Mellomplattform Dekker spor 2 og 1 Personovergang |
|
| 3 | Buttspor | 878 | 104 | |||||
| 4 | Togspor | 1252,60 | 899 | |||||
| 5 | Togspor | 1791 | Skiftespor | |||||
| 6 | Øvrige spor | |||||||
| 7 | Togspor | 748 | Gjennom Lokstall | |||||
| 8 | Togspor | 252 | ||||||
| 9 | Togspor | 298,70 | Gjennom Lokstall | |||||
| 10 | Buttspor | 127 | Skiftespor | |||||
| 11 | Buttspor | 198,50 | ||||||
| 12 | Buttspor | 305,90 | ||||||
| 13 | Buttspor | 347,30 | ||||||
| 15 | Buttspor | 175 | ||||||
| 16 | Buttspor | 232 | Hensettingspor | |||||
| 18 | Buttspor | 255 | Norsenga Tømmerterminal | |||||
| 20 | Buttspor | 350 | Norsenga Tømmerterminal | |||||
| 21 | Buttspor | 408 | Norsenga Tømmerterminal | |||||
| 22 | Buttspor | 412 | Norsenga Tømmerterminal | |||||
| 24 | Buttspor | 0 | kongsvinger omformerst | |||||
| 25 | Øvrige spor | 0 | kongsvinger omformerst | |||||
| 400 | Togspor | Solørbanen | ||||||

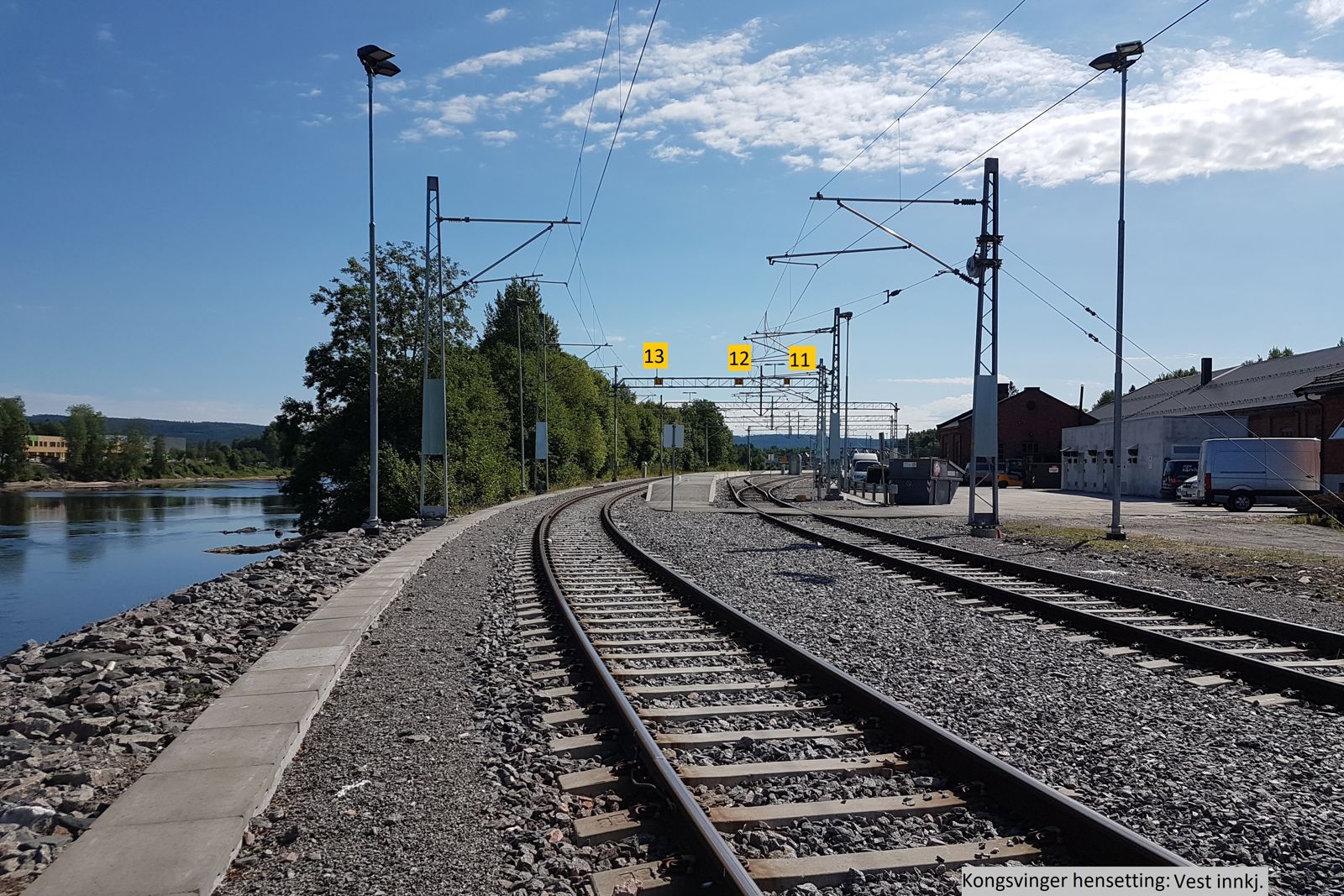

Stabling Capacity
| Spor | Hensettings- lengde (m) |
Antall 110 m hensettingsplasser |
KL-anlegg | Serviceplattform | Sportilgang med bil | Toalettømming til stasjonært anlegg | Vannfylling | Togvarmeanlegg | Merknader |
|---|---|---|---|---|---|---|---|---|---|
| 3 | 107 | - | X | ||||||
| 11 | 134 | 1 | X | X | X | X | X | X | |
| 12 | 255 | 2 | X | X | X | X | X | X | |
| 13 | 343 | 3 | X | X | X | X | X | X | |
| 15 | 133 | 1 | |||||||
| 16 | 232 | 2 | X | ||||||
| 17 | 170 | X |
Train Heating Installations
| Installation | Location and Capacity | ||||||
|---|---|---|---|---|---|---|---|
| Installation no. | Capacity (kVA) | Stand no. | Local indentity no. | Serving track no. | Voltage (V) | Frequency (Hz) | Maximal continuous current (A) |
| EL-TVA-000096 | 2500 | ||||||
Track Plan
Track plan for Kongsvinger Stabling Facility. Bane NOR
